# WMS服务
Web Map Service（网络地图服务），简称WMS，由开放地理信息联盟（Open GeoSpatial Consortium，OGC）制定。该规范定义了Web客户端从网络地图服务器获取地图的接口标准。一个WMS可以动态地生成具有地理参考数据的地图，这些地图通常用GIF、JPEG或PNG等图像格式，或者SVG、KML、VML和WebCGM等矢量图形格式来表现。使用者通过指定的参数获取相应的地图图片。
# 服务操作方式
- GetCapabilities：获取WMS的能力文档（即元数据文档），里面包含服务的所有信息
http://tdt.fuzhou.gov.cn/service/WMS/DMDZ?version=1.1.1&request=GetCapabilities&service=WMS
//参数说明
service：(必选) 字符类型，服务类型值为"WMS"
request：(必选) 字符类型，请求的操作名称，值为"GetCapabilities"
version：(可选) 字符类型，值为请求的WMS的版本号
format：(可选) MIME类型，值为服务元数据的输出格式
updateSequence：(可选) 字符类型，值有none、any、equal、lower、higher，表示缓存数据更新的方式
- GetMap：获取地图图片。根据客户端发出的请求参数在服务端进行检索，返回一个地图图像
http://www.someserver.com/wms?VERSION=1.3.0&REQUEST=GetMap&CRS=CRS:84
&BBOX=-97.105,24.913,-78.794,36.358&WIDTH=560&HEIGHT=350
&LAYERS=BUILTUPA_1M,COASTL_1M,POLBNDL_1M&STYLES=0XFF8080,0X101040,BLACK
&FORMAT=image/png&BGCOLOR=0xFFFFFF&TRANSPARENT=TRUE&EXCEPTIONS=INIMAGE
//参数说明
service：(必选) 字符类型，服务类型标识值为"WMS"
request：(必选) 字符类型，值为"GetMap"
version：(必选) 字符类型，值为请求的WMS的版本号
layers：(必选) 字符类型，值为一个或多个地图图层列表，多个图层之间用”,”隔开
styles：(必选) 字符类型，值为请求图层的地图渲染样式
CRS：(必选) 字符类型，值为坐标参照系统
BBOX：(必选) Wkt格式，值为某个CRS下的地图边界范围的坐标序列
width：(必选) 整型类型，值为地图图片的像素宽度
height：(必选) 整型类型，值为地图图片的像素高度
format：(必选) 字符类型，值为地图的输出格式
transparent：(可选) 字符类型，值为true或者false，用来表示地图图层是否透明(默认情况下是不透明的)
bgcolor：(可选) 值为十六进制的RGB值，表示地图的背景颜色
exceptions：(可选) 值为WMS的异常信息报告的格式(默认情况下是XML格式)
time：(可选) 时间类型，值为时间值，表示需要在图层中有时间信息
elevation：(可选) 数字类型，值为高程值，表示需要在图层中有高程信息
- GetFeatureInfo：根据用户所请求的X、Y坐标或图层，返回地图上某些特殊要素的信息，以HTML，GML或ASCII的格式表示
http://www.someserver.com/wms?request=GetFeatureInfo&version=1.3.0&format=image/jpeg
&bbox=-4.0325,-2.9078,40.5189,41.6436&query_layers=Countries,Cities&info_format=text/html
&height=400&width=400&style=&i=290&j=246&
//参数说明
service：(必选) 字符类型，服务类型标识值为"WMS"
request：(必选) 字符类型，值为"GetFeatureInfo"
version：(必选) 字符类型，值为请求的WMS的版本号
map request part：(必选) 字符类型，值为获得地图的部分操作参数
query_layers：(必选) 字符类型，值为查询的一个或多个地图图层列表，多个图层之间用”,”隔开
info_format：(必选) MIME类型，值为请求信息的返回类型
I：(必选) 整型类型，值为待查询点的在地图图片上的像素列号
J：(必选) 整型类型，值为待查询点的在地图图片上的像素行号
feature_count：(可选) 整型类型，值为返回信息中的要素的个数(默认是1)
exceptions：(可选) 值为WMS的异常信息报告的格式(默认情况下是XML格式)
# WMTS服务
Web Map Tile Service（网络地图瓦片服务），简称WMTS，由开放地理信息联盟（Open GeoSpatial Consortium，OGC）制定，是和WMS并列的重要OGC规范之一。WMTS不同于WMS,它最重要的特征是采用缓存技术能够缓解WebGIS服务器端数据处理的压力，加快加载速度，提升加载效率。WMTS是OGC主推的缓存技术规范，是目前各种缓存技术相互兼容的一种方法。
# 服务操作方式
WMTS服务支持RESTful访问

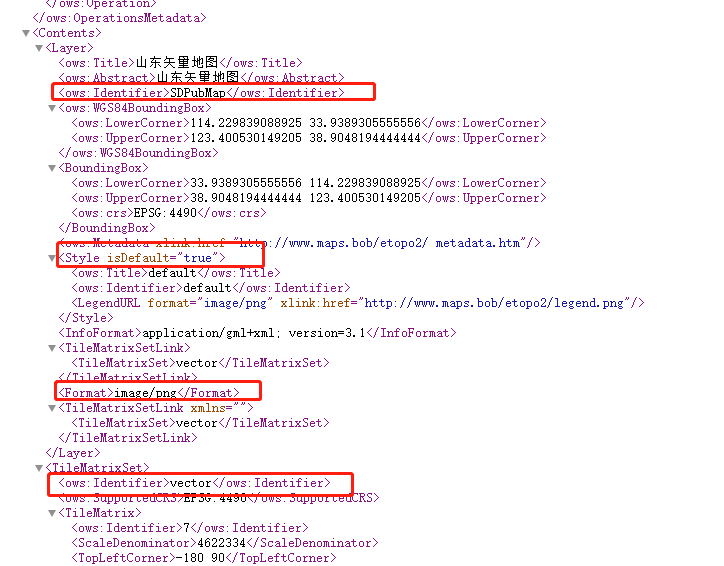

- GetCapabilities：获取WMTS的能力文档（即元数据文档），里面包含服务的所有信息
http://service.sdmap.gov.cn/tileservice/sdpubmap?tk=9cc3e9deb3cf643b6f133717c333d16d
&service=WMTS&request=GetCapabilities
//参数说明
service：(必选) 字符类型，服务类型值为“WMTS”
request：(必选) 字符类型，请求的操作名称，值为“GetCapabilities”
acceptVersions：(可选) 字符类型，值为请求的WMTS的版本号
sections：(可选) 字符类型，请求元数据文档0或多个节的名称，多个用","隔开。为空默认返回所有
updateSequence：(可选) 字符类型，值为increased，为空时默认返回最新的元数据文档
acceptFormat：(可选) MIME类型，值为服务元数据的输出格式
- GetTile：获取地图瓦片。根据客户端发出的请求参数在服务端进行检索，服务器端返回地图瓦片图像
http://service.sdmap.gov.cn/tileservice/sdrasterpubmap?service=WMTS&version=1.0.0
&request=GetTile&tilematrix=18&layer=SDRasterPubMap&style=default&tilerow=39646
&tilecol=216107&tilematrixset=raster&format=image%2Fjpeg&tk=39606602a547762609c4d1d585a84827
//参数说明
service：(必选) 字符类型，服务类型标识值为'WMTS'
request：(必选) 字符类型，请求的操作值为'GetTile'
version：(必选) 字符类型，值为请求的WMTS的版本号
layer：(必选) 字符类型，值为请求的图层名称
style：(必选) 字符类型，值为请求图层的渲染样式
format：(必选) 字符类型，值为瓦片地图的输出格式
tileMatrixSet：(必选) 字符类型，瓦片矩阵数据集，其值在服务的元数据文档中指定
tileMatrix：(必选) 字符类型，瓦片矩阵，其值在服务的元数据文档中指定
tileRow：(必选) 整型类型，值为大于0的整数，表示瓦片矩阵的行号
tileCol：(必选) 整型类型，值为大于0的整数，表示瓦片矩阵的列号
Other sample dimensions：(可选) 字符类型，其他允许的参数
- GetFeatureInfo：通过在WMTS图层上指定一定的条件，返回指定的地图瓦片内容对应的要素信息
http://www.maps.bob/maps.cgi?service=WMTS&request=GetFeatureInfo&version=1.0.0
&layer=coastlines&style=default&format=image/png&TileMatrixSet=WholeWorld_CRS_84
&TileMatrix=10m&TileRow=1&TileCol=3&J=86&I=132&InfoFormat=application/gml+xml;version=3.1
//参数说明
service：(必选) 字符类型，服务类型值为'WMTS'
request：(必选) 字符类型，请求的操作值为'GetFeatureInfo'
version：(必选) 字符类型，值为请求的WMTS的版本号
J： (必选) 整型类型，值为大于0的整数，表示瓦片上一指定像素点的行号
I： (必选) 整型类型，值为大于0的整数，表示瓦片上一指定像素点的列号
info_format： (必选) MIME类型，值为请求信息的返回类型
layer, style, format, Sample dimension, tileMatrixSet, tileMatrix, tileRow, tileCol：(必选)
这些参数的值应与请求GetTile的相应参数保持一致
# WFS服务
Web Feature Service（网络要素服务），简称WFS，由开放地理信息联盟（Open GeoSpatial Consortium，OGC）制定。该规范主要对OpenGIS简单要素的数据编辑操作进行规范，从而使服务器端和客户端能够在要素层面进行“通讯”。其返回结果的是XML格式的WFS服务元数据文档，通过该文档用户能够了解：WFS服务器支持的所有操作操作列表，GetFeature操作返回的数据格式，可用的坐标参照系统列表，操作异常信息的列表，WFS服务提供商的相关信息，WFS服务器的可用要素类列表等。
# 服务操作方式
WFS服务接口规范定义了GetCapabilities，DescribeFeatureType、GetFeature、Transaction、GetGmlObject和LockFeature一共6种操作。其中，前三个GetCapabilities，DescribeFeatureType和GetFeature为必须实现的操作，也即只要实现了这三个操作的服务均可称为WFS服务
- GetCapabilities：用于查询WFS服务的能力信息
http://tdt.fuzhou.gov.cn/service/WFS/DMDZ?service=WFS&request=GetCapabilities&version=1.0
//参数说明
service：(必选) 字符类型，服务类型值为"WFS"
request：(必选) 字符类型，请求的操作名称，值为"GetCapabilities"
versions：(可选) 字符类型，值为请求的WFS的版本号
- DescribeFeatureType：用于生成 Schema 描述，该 Schema 描述了 WFS 服务提供的要素类型（Feature Type），以及要素类型的结构信息
http://tdt.fuzhou.gov.cn/service/WFS/DMDZ?service=WFS&request=DescribeFeatureType
&typename=DMDZ:地名&version=1.0.0
//参数说明
service：(必选) 字符类型，服务类型值为"WFS"
request：(必选) 字符类型，请求的操作名称，值为"DescribeFeatureType"
typeName：(可选) 字符类型，要素类型的列表，多个值之间用“，”隔开，默认解析包括的全部要素类型
outputFormat：(可选) MIME类型，值为输出格式
- GetFeature：用于向WFS的客户端程序提供查询特定地理信息的能力，通过GetFeature操作可以由指定的属性条件、空间条件或者两者叠加的条件进行空间查询 GetFeature 请求 (opens new window)
http://tdt.fuzhou.gov.cn/serviceaccess/WFS/DMDZ_WFS-G?service=WFS&request=GetFeature
&typename=DMDZ:地名&version=1.0.0&maxFeature=20
//参数说明
service：(必选) 字符类型，服务类型标识值为“WFS”
request：(必选) 字符类型，请求的操作值为“GetFeature”
typeName：(必选) 字符类型，值为请求的要素类型的名称，多个名称之间用“，”隔开
version：(可选) 字符类型，值为请求的WFS的版本号
outputFormat：(可选) MIME类型，值为输出格式
resultType：(可选) 字符类型，值为请求的结果类型
propertyName：(可选) 字符类型，值为请求要素的属性名，多个值之间用“，”隔开
featureVersion：(可选) 字符类型，要素的版本，ALL返回要素的所有版本，没有值返回要素的最新版本
maxFeature：(可选) 整型类型，值为请求要素的最大数，默认值为满足查询的所有结果集
expiry：(可选) 数字类型，要素被锁定的时间
SRSName：(可选) 字符类型，值为坐标系统名
featureID：(可选) 字符类型，值为要素的ID，多个ID之间用“，”隔开
filter：(可选) 请求要素的过滤条件
bBox：(可选) Wkt格式，请求指定要素查询范围，可以替代featureId和filter参数
sortby：(可选) 字符类型，查询结果属性值的排序依据
- Transaction：使客户端可对服务器端所提供的地图要素类执插入，更新，删除等命令
- GetGmlObject：通过XLink获取GML对象
- LockFeature：在事务过程中锁定要素
# WCS服务
网络覆盖服务是面向空间影像数据，它将包含地理位置的地理空间数据作为"覆盖（COverage）"在网上相互交换，如卫星影像、数字高程数据等栅格数据。
# 服务操作方式
- GetCapabitities：返回服务级元数据，它是对服务信息内容和要求参数的一种描述
- DescribeCoverage：支持用户从特定WCS服务器获取一个或多个覆盖的详细的描述文档
- GetCoverage：可根据查询要求返回一个包含或者引用被请求的覆盖数据的响应文档
# TMS服务
(tile map Servcie)切片地图服务（TMS）定义了一些操作，这些操作允许用户访问切片地图。WMTS可能是OGC首个支持RESTful访问的服务标准。
# KML服务
KML 和 GML 在名称上类似，但是功能有很大不同。GML 主要用于地理数据的交换；而 KML 主要用于地理数据的可规化，它不仅包括地理数据的描述，还包括数据的符号化方式、用户规觇的控制等信息。
# 服务的加载方式
只能单个图层加载
http://gisserver.domain.com:6080/arcgis/rest/services/MapServer/7/query?
text=&geometry=&geometryType=esriGeometryEnvelope&inSR=&spatialRel=esriSpatialRelIntersects
&where=&returnGeometry=true&outSR=&outFields=&f=kmz
# 服务查看
- 查看图层信息：服务地址?f=pjson
- 查看服务类型：服务地址?f=pjson
supportedExtensions: WFSServer, WMSServer
- 查看能力信息：服务地址?request=GetCapabilities&service=WMS
http://127.0.0.1:6080/arcgis/rest/services/2022yingxiang/MapServer
//需要去掉rest
http://127.0.0.1:6080/arcgis/services/2022yingxiang/MapServer/WMSServer
- KML服务其 URL 遵循与以前相同的模式，但会以 generateKML.kmz 结尾
http://127.0.0.1:6080/arcgis/rest/services/2022yingxiang/MapServer/generateKML.kmz
http://127.0.0.1:6080/arcgis/rest/services/2022yingxiang/MapServer/0/generateKML.kmz
http://124.128.33.23:6080/arcgis/rest/services/2022yingxiang/MapServer/find/generateKML.kmz
# 服务查询
查询方法有三种：query、find、identify

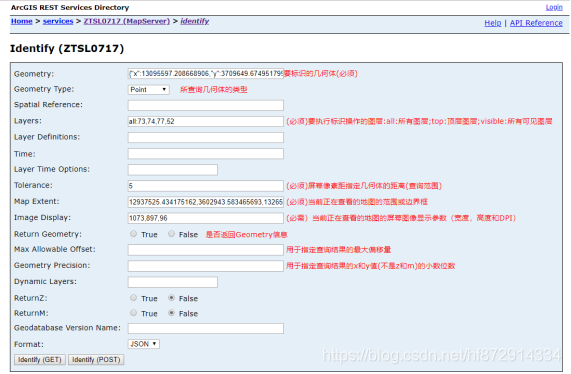

- identify：根据图形或属性多图层查询
function identifyTask(geometry) {
//定义空间查询对象，注意他的参数是整个地图服务，而不是单个图层
let identifyTask = new IdentifyTask(BOUALayers.url);
//定义空间查询参数对象
let params = new IdentifyParameters();
//容差
params.tolerance = 5;
//是否返回几何信息
params.returnGeometry = true;
//空间查询的图层
params.layerIds = [0,1,2];
//空间查询的条件
params.layerOption = IdentifyParameters.LAYER_OPTION_ALL;
params.width = BOUALayers.fullExtent.width;
params.height = BOUALayers.fullExtent.height;
//空间查询的几何对象
params.geometry = geometry;
params.mapExtent = Layers.fullExtent;//map.extent;
//执行空间查询
identifyTask.execute(params).then(showQueryResult);
}
//查询85图层中objectid为1的数据，结果包含边界数据
http://xxx/arcgis/rest/services/my_layer/MapServer/identify?f=json&tolerance=5&returnGeometry=false&imageDisplay=1073,897,96&geometry={%22x%22:13095597.208668906,%22y%22:3709649.674951799}&geometryType=esriGeometryPoint&sr=102100&mapExtent=12937525.434175162,3602943.583465693,13265593.159575136,3877199.640952905&layers=all:77,74,73,52

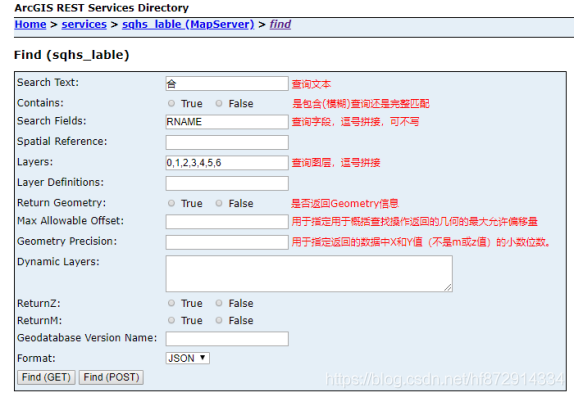

- find：根据属性单层、多层查询
function findTask(LayerIds,searchFields,searchText,sr) {
//定义属性查询对象，注意他的参数是整个地图服务，而不是单个图层
let findTask=new FindTask(mapServiceUrl.BOUA);
//定义属性查询参数对象
let findParms=new FindParameters();
//是否返回几何信息
findParms.returnGeometry=true;
//属性查询的图层
findParms.layerIds=LayerIds;
//属性查询的字段
findParms.searchFields=searchFields;
//属性查询的关键字
findParms.searchText=searchText;
//执行属性查询
if(sr==='showResults'){
findTask.execute(findParms).then(showQueryResult);
}else if(sr==='removeResults'){
findTask.execute(findParms).then(removeQueryResult);
}
}
查询示例：
//模糊查询RNAME属性带有合字的数据，结果不包含边界数据
http://xxx/arcgis/rest/services/my_layer/MapServer/find?searchText=%E5%90%88&contains=true&searchFields=RNAME&sr=&layers=0%2C1%2C2%2C3%2C4%2C5&layerDefs=&returnGeometry=false&maxAllowableOffset=&geometryPrecision=&dynamicLayers=&returnZ=false&returnM=false&gdbVersion=&f=pjson
- query：根据图形或属性单图层查询
- intersects：相交
- contains：包含
- crosses：穿过
- envelope-intersects：图层视图中与查询几何相交
- overlaps：重叠
- touches：边界相交
- within：完全包含
- disjoint intersects：空间关系返回图层视图中不相交的要素
function SpatialQuery(layerUrl, queryGeom, spatialRelationship) {
let queryTask = new QueryTask({
url: layerUrl
});
let query = new Query();
query.geometry = queryGeom;
query.spatialRelationship = spatialRelationship;//default "intersects"
query.returnGeometry = true;
query.outFields = ["*"];
queryTask.execute(query).then(function (response) {
console.log(response.features);
});
}
//查询85图层中objectid为1的数据，结果包含边界数据
http://xxx/arcgis/rest/services/my_layer/MapServer/85/query?f=json&where=1=1&returnGeometry=true&spatialRel=esriSpatialRelIntersects&objectIds=1&outFields=*&outSR=102100

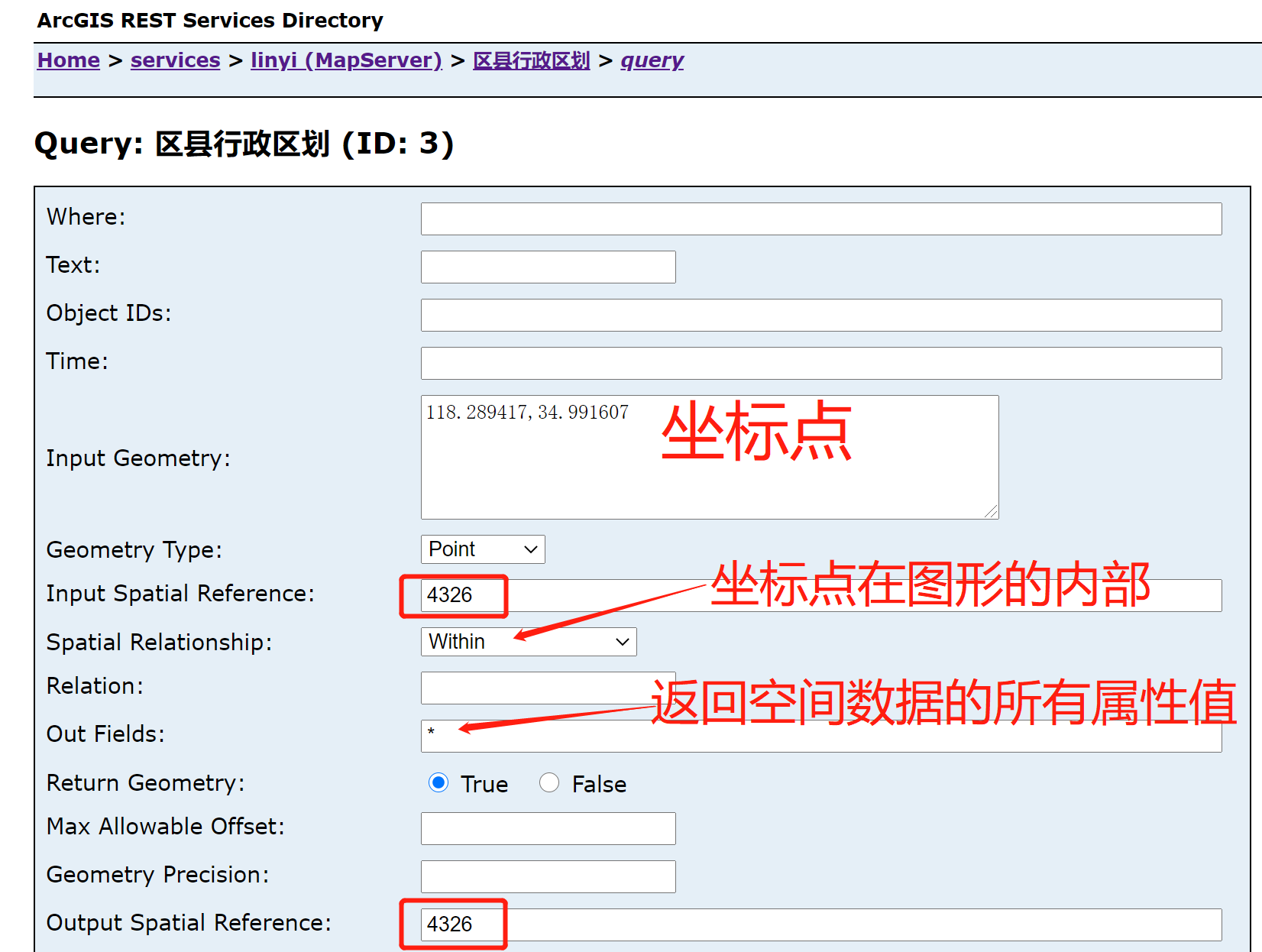

坐标点查询

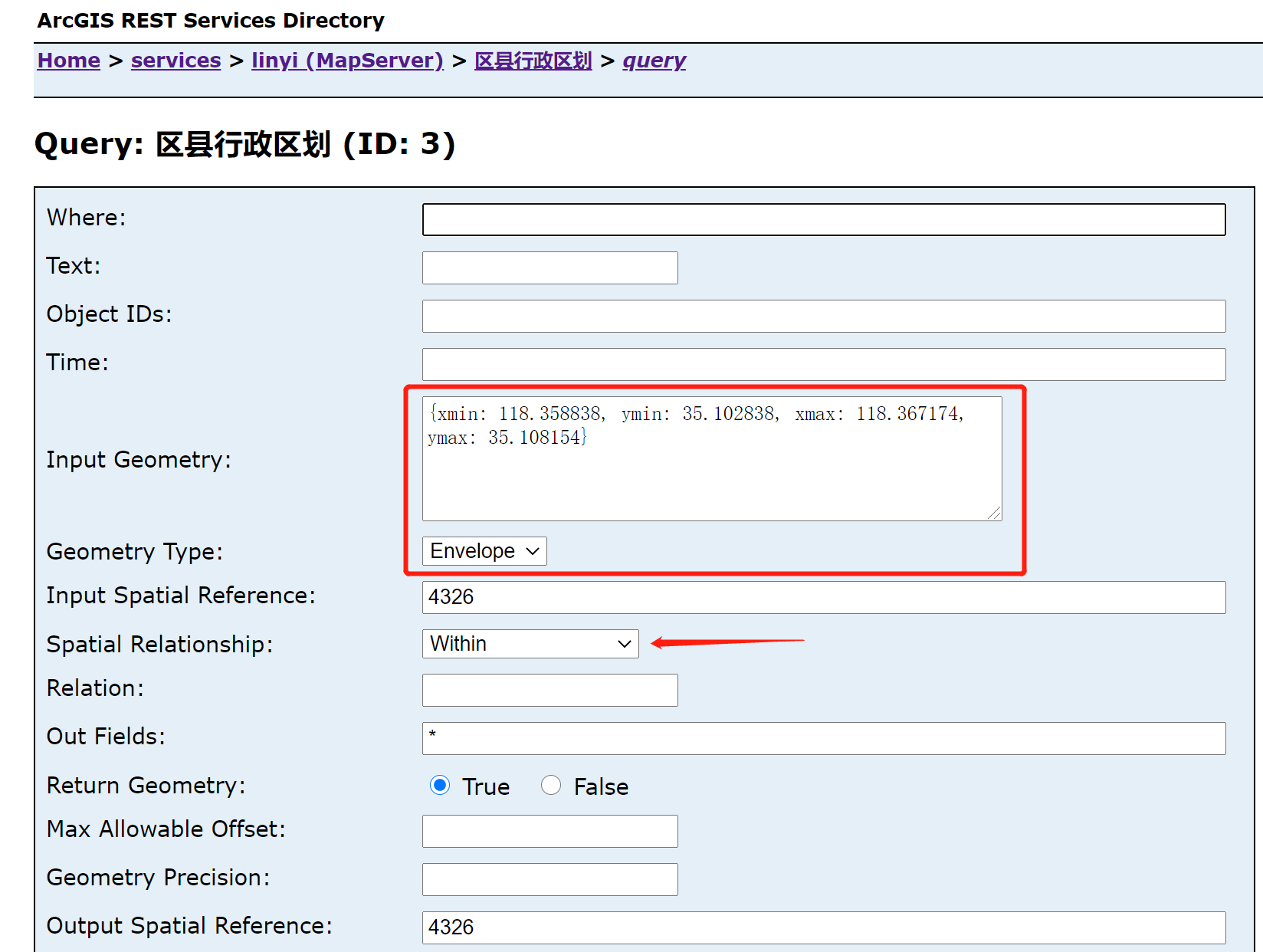

图斑查询（四至）
这里每次都会忘记要怎么传 Geometry，这里记录一下
//geometryType=esriGeometryEnvelope（范围）
{xmin: -104, ymin: 35.6, xmax: -94.32, ymax: 41}
//geometryType=esriGeometryPoint（点的三种方式都可以）
-104,35.6
{x: -104, y: 35.6}
{ "x": -118.15, "y": 33.80, "spatialReference": { "wkid": 4326 } }
//esriGeometryMultipoint（多点）
{ "points": [ [ -97.06138, 32.837 ], [ -97.06133, 32.836 ], [ -97.06124, 32.834 ], [ -97.06127, 32.832 ] ], "spatialReference": { "wkid": 4326 } }
//esriGeometryPolyline
{ "paths": [ [ [-97.06138,32.837], [-97.06133,32.836], [-97.06124,32.834], [-97.06127,32.832] ], [ [-97.06326,32.759], [-97.06298,32.755] ] ], "spatialReference": {"wkid": 4326} }
//esriGeometryPolygon （面）
{ "rings": [ [ [-97.06138,32.837], [-97.06133,32.836], [-97.06124,32.834], [-97.06127,32.832], [-97.06138,32.837] ], [ [-97.06326,32.759], [-97.06298,32.755], [-97.06153,32.749], [-97.06326,32.759] ] ], "spatialReference": { "wkid": 4326 } }
{ "rings" : [ [ [ -96.929599633999942, 38.52426809800005 ], [ -96.929602437999961, 38.522448437000037 ], [ -96.92959118999994, 38.529723252000053 ], [ -96.929594022999936, 38.527905578000059 ], [ -96.929596839999988, 38.526087119000067 ], [ -96.929599633999942, 38.52426809800005 ] ] ] }
arcgis esriGeometryType的类型
private string ZHTTLX(esriGeometryType geotype)
{
string stype = geotype.ToString();
switch (geotype)
{
case esriGeometryType.esriGeometryAny:
stype = "任何类型（Any valid geometry）";
break;
case esriGeometryType.esriGeometryBag:
stype = "任意几何类型的集合（GeometryBag）";
break;
case esriGeometryType.esriGeometryBezier3Curve:
stype = "贝兹曲线（BezierCurve）";
break;
case esriGeometryType.esriGeometryCircularArc:
stype = "圆弧（CircularArc）";
break;
case esriGeometryType.esriGeometryEllipticArc:
stype = "椭圆弧（EllipticArc）";
break;
case esriGeometryType.esriGeometryEnvelope:
stype = "外包（Envelope）";
break;
case esriGeometryType.esriGeometryLine:
stype = "线段（Line）";
break;
case esriGeometryType.esriGeometryMultiPatch:
stype = "表面几何（MultiPatch）";
break;
case esriGeometryType.esriGeometryMultipoint:
stype = "多点（Multipoint）";
break;
case esriGeometryType.esriGeometryNull:
stype = "未知类型（Unknown）";
break;
case esriGeometryType.esriGeometryPath:
stype = "路径（Path）";
break;
case esriGeometryType.esriGeometryPoint:
stype = "点（Point）";
break;
case esriGeometryType.esriGeometryPolygon:
stype = "多边形（Polygon）";
break;
case esriGeometryType.esriGeometryPolyline:
stype = "多段线（Polyline）";
break;
case esriGeometryType.esriGeometryRay:
stype = "射线（Ray）";
break;
case esriGeometryType.esriGeometryRing:
stype = "环（Ring）";
break;
case esriGeometryType.esriGeometrySphere:
stype = "球体（Sphere）";
break;
case esriGeometryType.esriGeometryTriangleFan:
stype = "三角扇形（TriangleFan）";
break;
case esriGeometryType.esriGeometryTriangleStrip:
stype = "三角带（TriangleStrip）";
break;
case esriGeometryType.esriGeometryTriangles:
stype = "三角形（Triangles）";
break;
default:
break;
}
return stype;
}

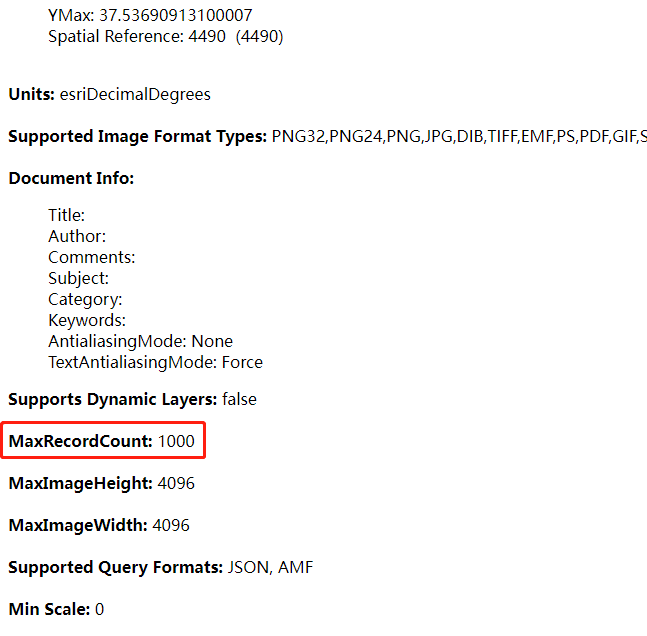

# 查询上限1000的问题

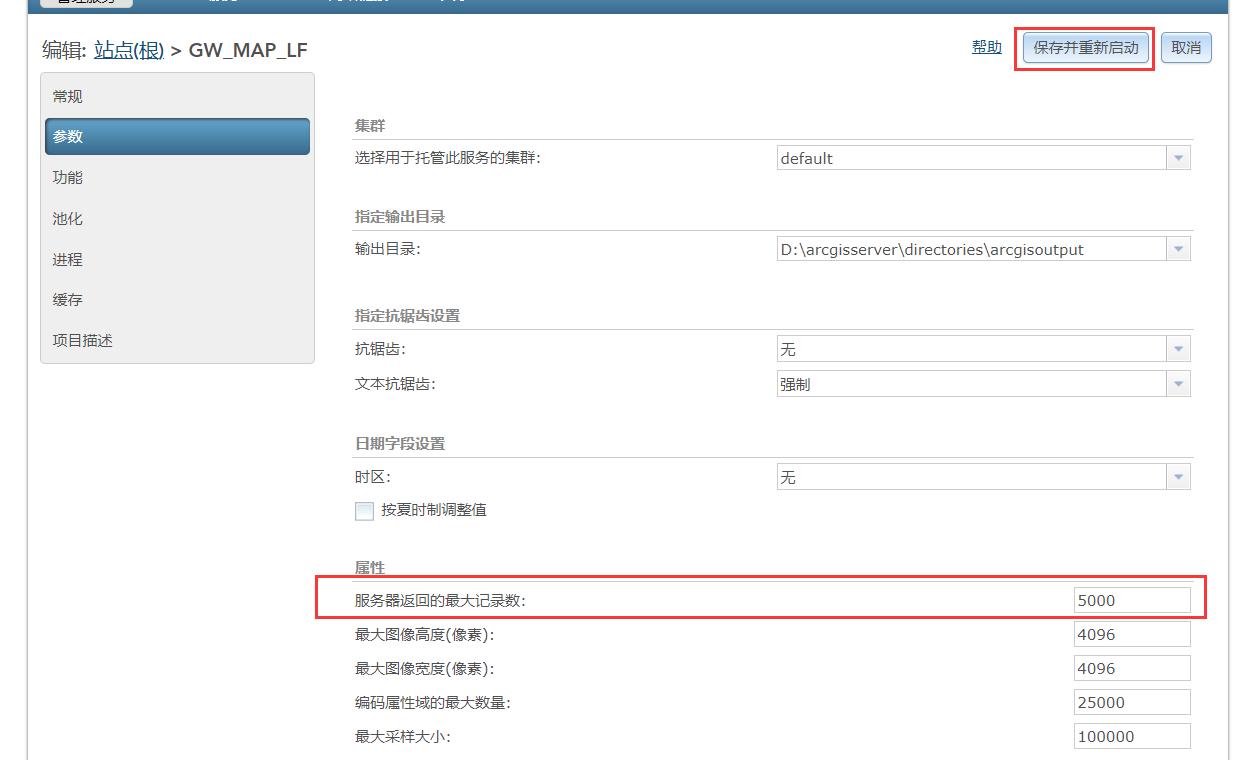

打开ArcGIS Server找到自己发布的服务，右键Service Properties，左侧点击Parameters，右侧有一个Maximum number of records returned by the server，修改一下上限就行了，具体上限没有测试，5000没问题。
在服务中也可以看到
# 服务发布
地图服务是一种利用 ArcGIS 使地图可通过 Web 进行访问的方法。我们首先在 ArcMap 中制作地图，然后将地图作为服务发布到 ArcGIS Server 站点上。之后，Internet 用户便可在 Web 应用程序、ArcGIS for Desktop、ArcGIS Online 以及其他客户端应用程序中使用此地图服务。
我们常用的地图服务主要分为两种：动态地图服务，切片地图服务（也叫瓦片地图服务），地图服务其实可以理解为图层的集合。
# 动态地图服务的特点
- 动态地图会在用户发出请求时进行绘制。
- 地图服务具有允许客户端（例如 ArcGIS web API）动态更改每个图层的行为和外观。
- 可以执行属性查询，空间查询等相关功能。
# 发布WMS、WFS、REST、WMTS服务
- 把需要的图层拖到Table Of Contents中
- 点击File -> Share As -> Service 发布服务
- Public a Servce 如果第一次发布需要点击右侧+号添加连接
- Administrator GIS Sever
- Server URL：http://localhost:6080/arcgis，账号和密码为ArcGIS Server的账号和密码
- 配置服务名称gisdata：http://localhost:6080/arcgis/rest/services/sylone/gisdata/MapServer
- 第一次发布选择：Create new folder，也可以直接选择默认root目录，这样路径就少了一级
- Service Editor -> Cadhing
- 动态服务：Dynamically from the data
- 切片服务：Using tiles from a cache
- 先把实现创建的.xml文件导出进来。Tiling Scheme：A tiling scheme file
- 把事先创建的.xml文件导出进来后，根据自己需求选择等级：Levels of Detail
- 点击 Analyse，只要是低级就可以发布
- Data source is not registered with the server and data will be copied to the server 双击注册即可
- 点击 public 发布
- 查看地图服务：打开并登录服务管理器 http://localhost:6080/arcgis/manager/
# 发布GP服务
- 打开ArcCatalog软件，点击【Geoprocessing】-【ModelBuilder】,打开模型建构器

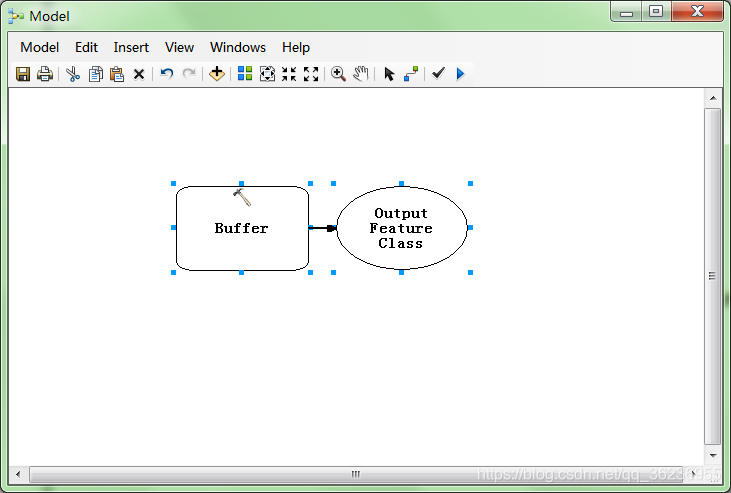

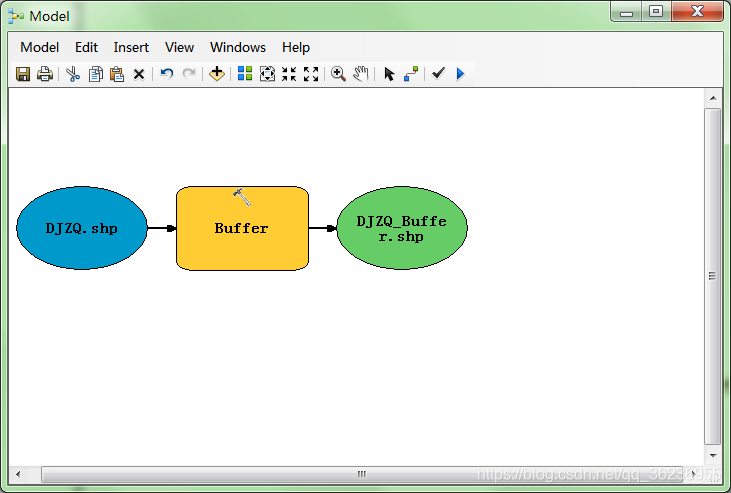

- 从【ArcToolbox】工具箱中，将需要的工具拖到模型构建器中

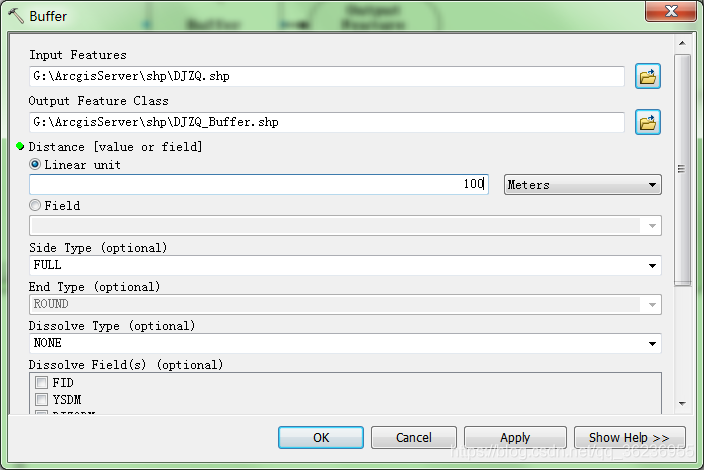

- 双击模型构建器中的工具，配置参数信息

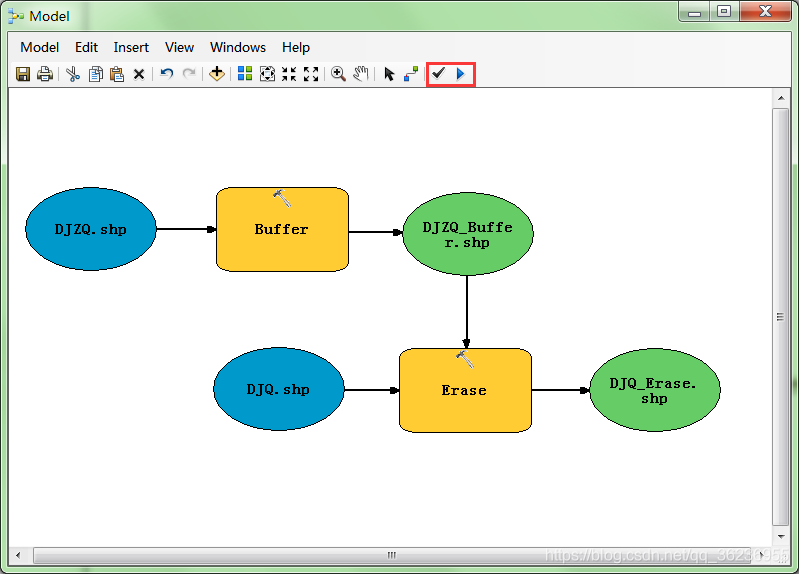

- 模型构建完成后，点击【Model】-【Validate Entire Model】,验证模型。点击【Model】-【Run】,运行模型
- 在ArcMap中，打开运行生成的图层，检查运行结果。(此步可省略)

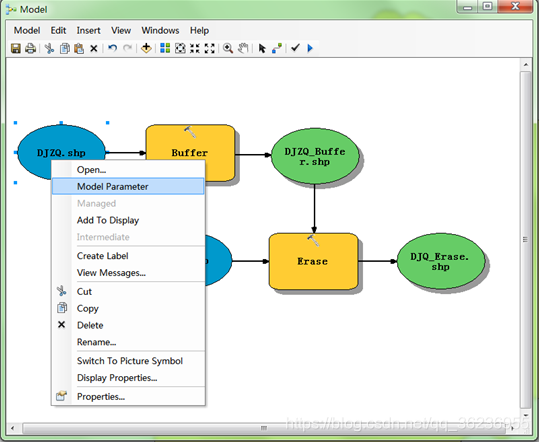

- 模型参数化，选择输入的图层，右键点击【Model Parameter】。模型参数化后，运行时可以使用默认值，也可以指定值

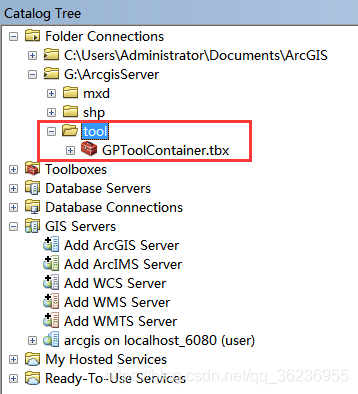

- 选择一个文件夹，右键点击【New】-【Toolbox】，新建工具箱

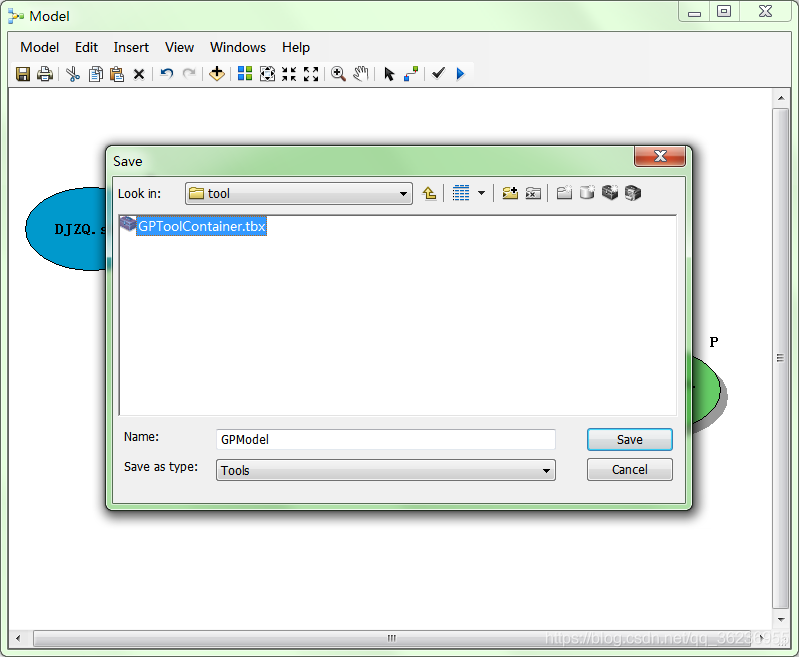

- 将构建完成的模型，保存到建好的工具箱中

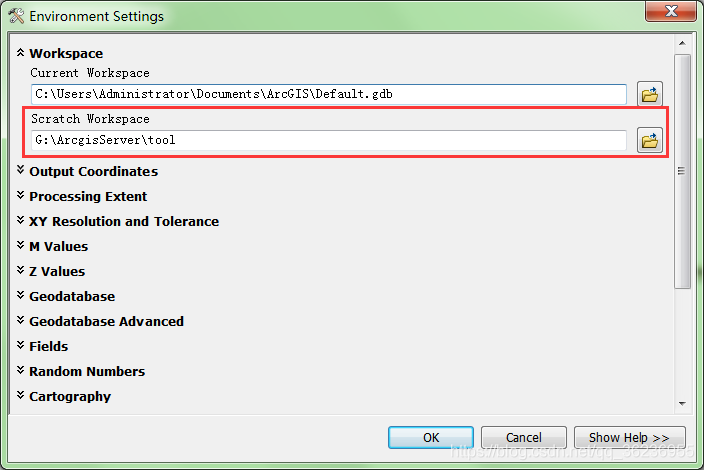

- 设置环境，点击【Geoprocessing】-【Environments】,将【Workspace】-【Scratch Workspace】中的路径修改为模型保存的路径

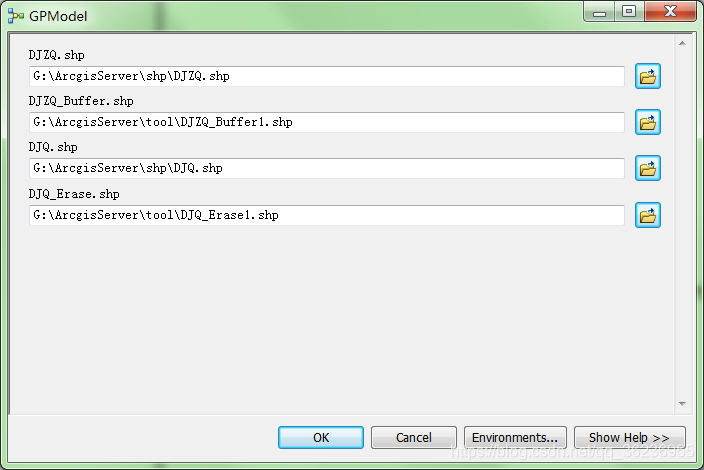

- 双击建构的模型，检查参数信息，点击确定后自动运行模型，只有在正式环境运行成功的GP才能发布服务，在模型构建器中的运行为调试环境

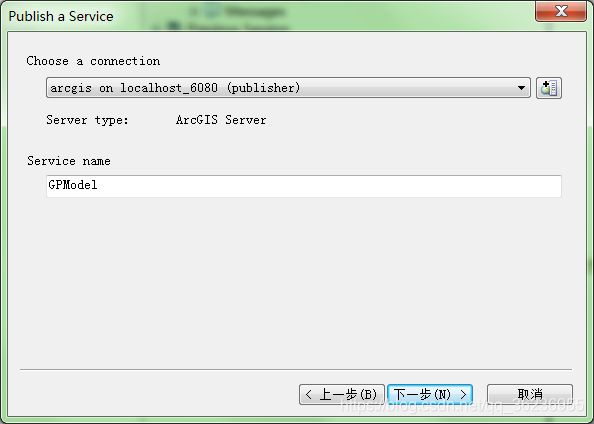

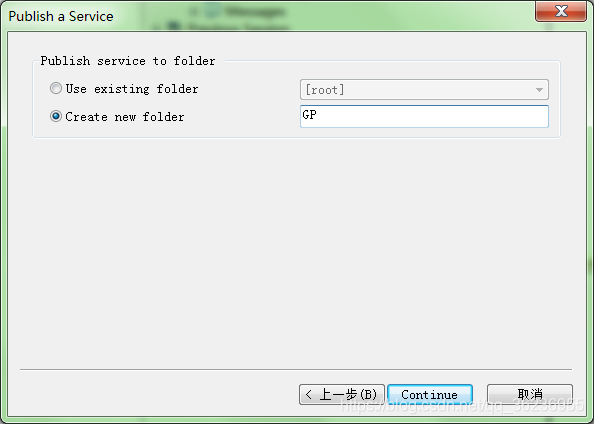

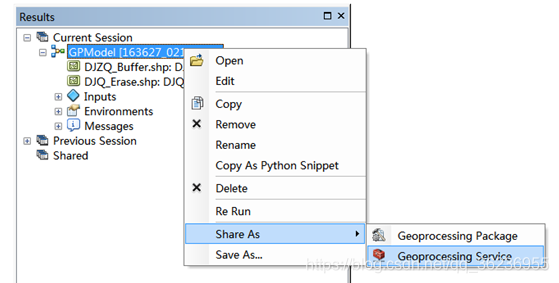

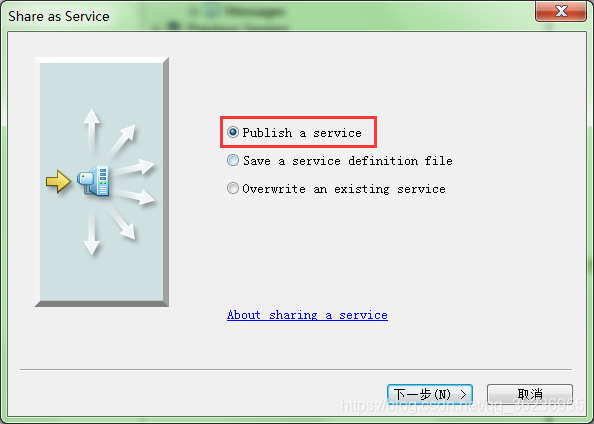

- 点击【Geoprocessing】-【Results】,查找模型运行结果。选择模型，右键【Share As】-【Geoprocessing Service】，发布GP服务

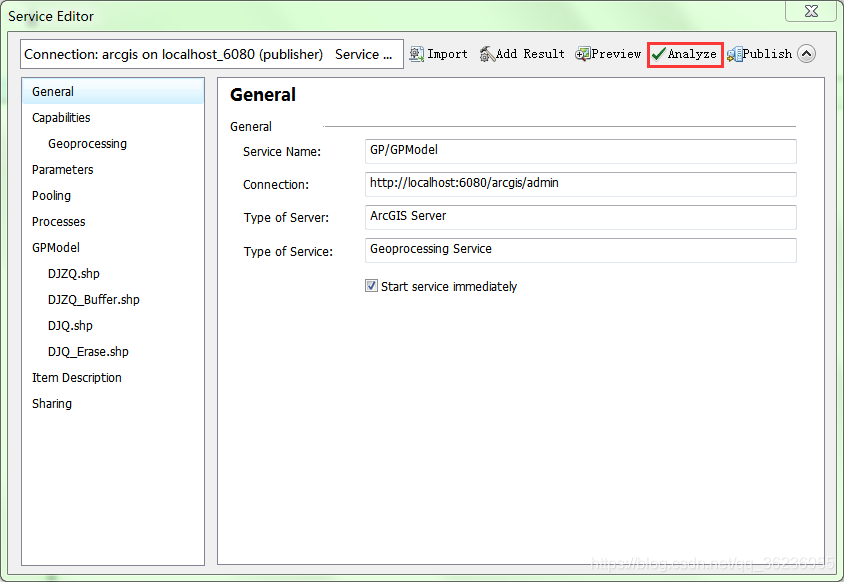

- 在弹出的【Sevice Editor】界面上点击【Analyse】，分析服务

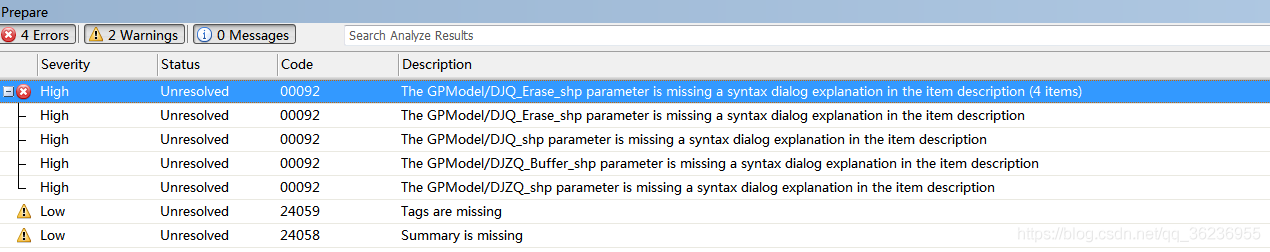

- 若出现问题，下面的【Prepare】会有提示

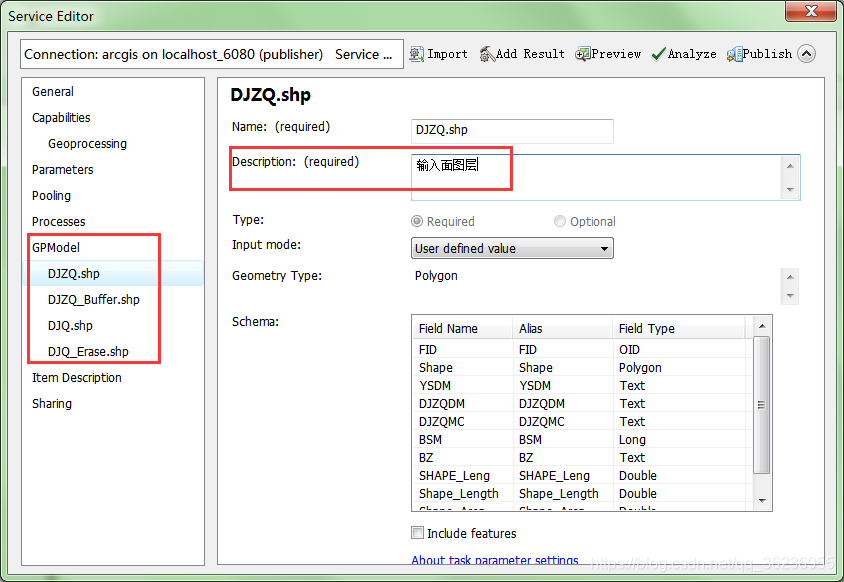

- 解决方法：填写参数注释

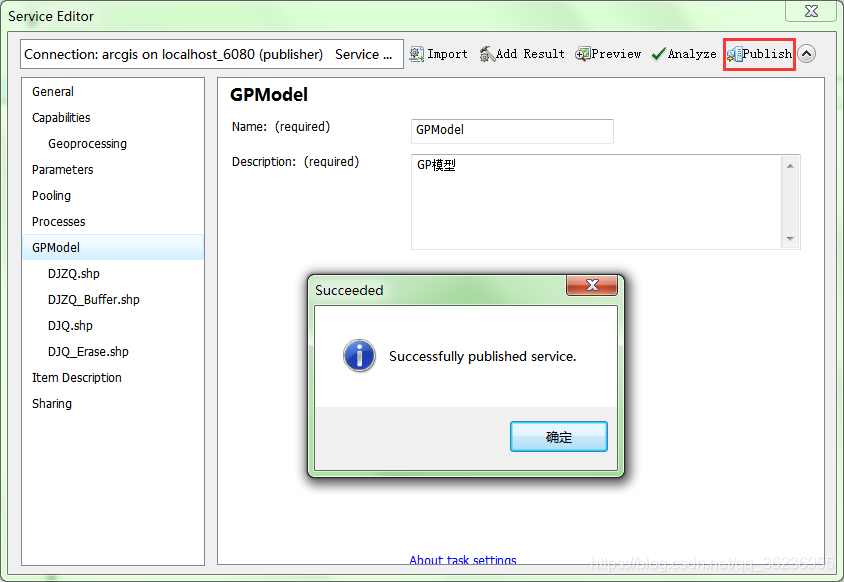

- 在弹出的【Sevice Editor】界面上点击【Publish】,发布服务

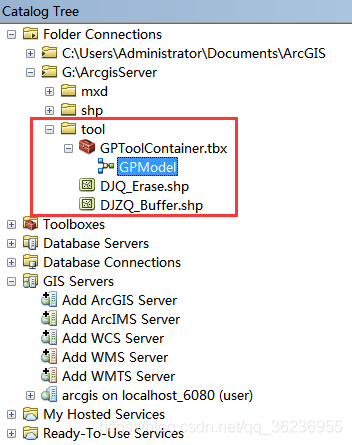

- 在ArcCatalog的目录树中可以看到已发布的GP服务

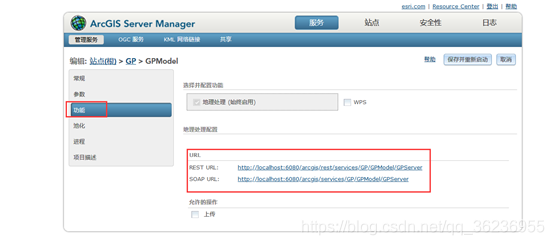

- 在服务管理页面中，打开发布的GP服务，点到【功能】，进入【URL REST】列的网址

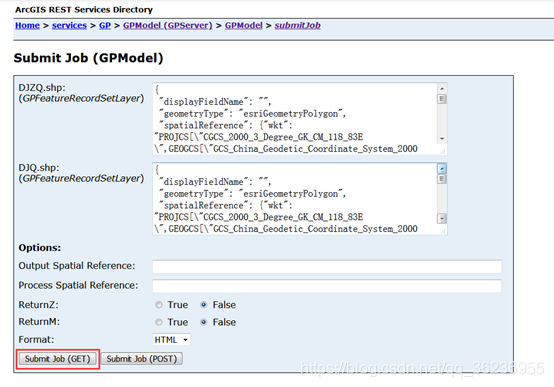

- 点击【GPModel】 -> 点击【Submit Job】-> 点击【Submit Job（GET）】按钮

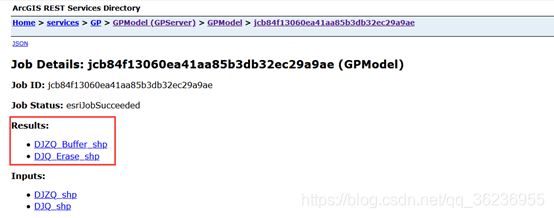

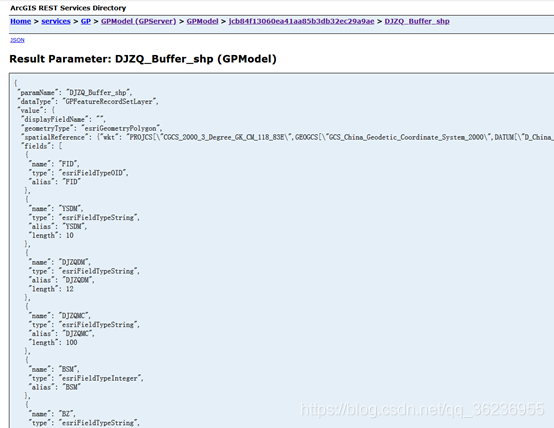

- 点击【Check Job Details Again】 -> 点击查看运行结果
